VOCs在線監測系統解決方案

來源:金葉儀器 2022-11-30 11:28:28 點擊:759

1. 產品介紹

1.1 產品概述

1.1.1 系統產生背景

廢氣中總揮發性有機物(VOCs)在線監測系統的低成本和免維護的需求,基于光離子化監測(PID)或者電化學原理設計,可測量出甲烷、乙烷和丙烷之外的幾百種揮發性有機物。同時,針對廢氣中成分復雜、粉塵多的特點,產品的取樣預處理系統常用了高溫取樣伴熱、深度冷凝除水和多級過濾技術,即保證了測量的正確性,由有效的克服了傳統PID法容易收顆粒物和水污染的缺點。

固定污染源揮發性有機物VOCs在線監測系統可對固定污染源、廠界、園區的揮發性有機物VOCs氣體進行實時監測,統一采集、分析、保存數據,實時反映污染排放情況。該VOCs自動監測報警系統主要功能有在線監測、數據處理、數據聯網等功能。

固定污染源揮發性有機物VOCs在線監測系統應用行業:VOCs排放監測主要涉及石油化工、有機化工、制藥制造、工業涂裝、機械制造、包裝印刷、電子生產、合成革、涂料油漆、服裝加工、家具制造、膠黏劑、制鞋、油品儲運的行業。同時排放具有無組織逸散和有組織固定污染源排放、污染物質種類多、濃度變化大、排放時間不確定等特點。VOCs自動監測報警系統可實時聯系提供VOCs總量及各行業重點監測因子數據,并與環保局主管部門實時在線聯網,實現VOCs總量減排實時監控及排污收費等功能。

VOCs有組織排放在線監測總有機物分析、無組織排放、VOCs煙氣廢氣在線監測;VOCs回收、整理前/后的在線監測中的總有機物分析; 熱電廠循環流化床鍋爐用于燃燒控制室的煙道氣體監測;鋼鐵廠軋鋼加熱爐用于解決降低氧化燒損或脫碳層厚度時的爐氣氣氛檢測;全氫熱處理爐用于檢測輻射管是否燒穿漏氣;汽車尾氣排放檢測; 其他工業窯爐及垃圾焚燒爐廢氣監測。工業排放有機揮發性廢氣; 排放管道中總碳氫化合物(THC)及非甲烷總烴(NMHX)、苯類、二甲基甲酰胺、烷類、烯類及環狀芳香族碳氫化合物的定量定性分析;工業區或化工區復雜有毒有害有機物; 污染源VOCS在線監測;惡臭類有機硫化物在線監測;廠界多點無組織排放在線監測

1.1.2 VOCs在線監測產品概述

    VOCs是揮發性有機化合物,按其化學結構可以分為烷類、芳烴類、脂類、醛類和其他等,最常見的氣體組 分為苯、甲苯、二甲苯、苯乙烯、三氯乙烯、三氯甲烷、三氯乙烷、二異氰酸酯(TDI)等等,這些氣體在噴漆、石化、化工、制鞋、印刷、電子、服裝干洗、石油、建筑等行業均有排放,TVOC對人體的傷害很大,會(huì )引起慢性中毒,損害肝臟和神經系統,甚至會(huì )導致一些疾病的產生。TVOCs在線監測儀適用于煙氣TVOC有組織排放和環境大氣TVOC無組織排放監測場合。

    VOCs在線監測儀是一款集互聯網技術、傳感器技術、嵌入式技術、數據采集儲存技術、數據庫技術等高應用技術為一體的綜合性新型儀器??蓪?shí)現多方實時監管、實時報警、實時數據無線上傳及記錄、數據黑匣子等功能。

1.1.3 VOCs在線監測功能與特點

1) 采用ARM架構芯片,擁有足夠的運算能力,同時降低功耗,系統運行穩定。并使用4G網絡(luò )通信技術,通過互聯網進行數據上傳,從而保證數據傳輸安全、穩定以及快捷。

2) Pid光離子或者電化學原理傳感器技術,高精度模擬量采集單元,以得到VOCs濃度的準確量化數據。

3) 當網絡(luò )中斷時監測數據可緩存到本地,待網絡(luò )恢復后立即將數據補傳到監控平臺。

1.2 產品功能

1) 數據采集:實時監測VOCs濃度以及溫濕度。

2) 數據存儲:能夠存儲實時數據并保存歷史數據,具備斷電保護功能,斷電后所存儲的數據不丟失,故障修復后續傳功能。

3) 數據通信:使用4G通信來進行數據傳輸,支持遠程及本地配置設備參數。

4) 數據平臺:本司提供免費云平臺,并可協助客戶對接政府或客戶自建平臺。通過數據平臺可以實時了解整個轄區范圍內所有TVOCs在線監測儀設備的運行情況,可以查詢、統計不同階段的VOCs監測情況繪制實時曲線。

5) 人機交互:通過7寸全彩 LCD顯示屏觸摸按鍵可以直接查看實時數據,查詢歷史數據,同時還可以通過觸摸屏設置設備時間、設備編號等參數。


1.3 產品說明

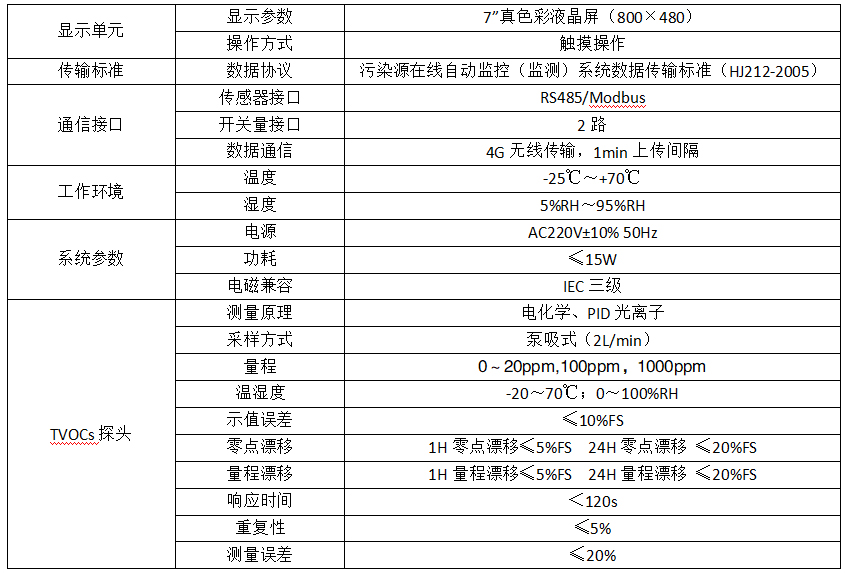

1.3.1 技術參數

1



2.設備操作

2.1主頁界面

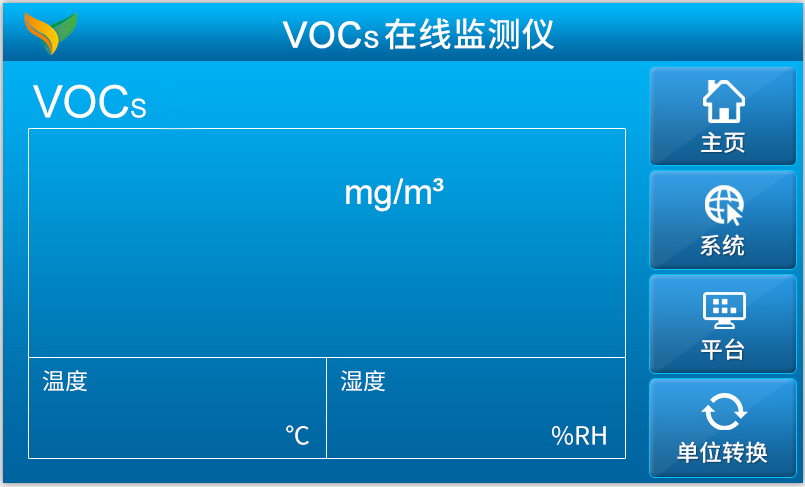

VOCs在線監測儀的主頁界面主要由三部分組成(如圖1所示),分別是:主數據顯示區,標題顯示區,按鍵選項區。

1) 主數據顯示區:包括了VOCs濃度和溫濕度。

2) 標題顯示區:包括了標題顯示, 4G信號強度顯示和本司云平臺連接狀態顯示。

3) 按鍵選項區:包括平臺、系統、主頁和單位轉換四個選項。

4) 單位轉換:支持mg/m3ppm轉換。


1 主頁界面示意圖

2.2平臺設置界面

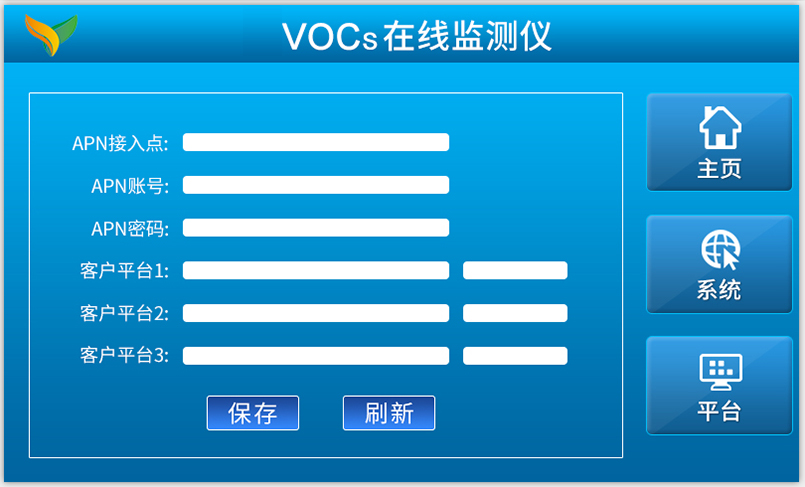

本機為方便客戶使用,具有多平臺數據上傳功能,默認會(huì )上傳本公司平臺,此外可添加3個客戶平臺,并支持不同協議上傳,協議適配需平臺方配合(如圖2所示)。點擊設置界面的按鍵選項區中的平臺設置功能圖標,即可進入平臺設置頁面。此頁面主要包括兩部分,APN接入點,APN賬號,APN密碼,平臺地址及端口號設置。

①協議號:協議號為VOCs在線監測儀數據傳輸協議的類型好,默認協議號為0,若需要增加非國標協議請聯系本司定制開發。

②平臺地址:平臺地址是客戶指定對接平臺的IP地址支持3個客戶平臺上傳),若不需要時平臺地址為“NULL”。若需要上傳客戶平臺請按順序填入平臺IP地址和端口號。若能正常連接客戶平臺,則會(huì )在主頁平臺狀態顯示塊顯示平臺連接狀態正常,若連接異常則不會(huì )顯示。


2 平臺設置界面示意圖

2.3系統界面

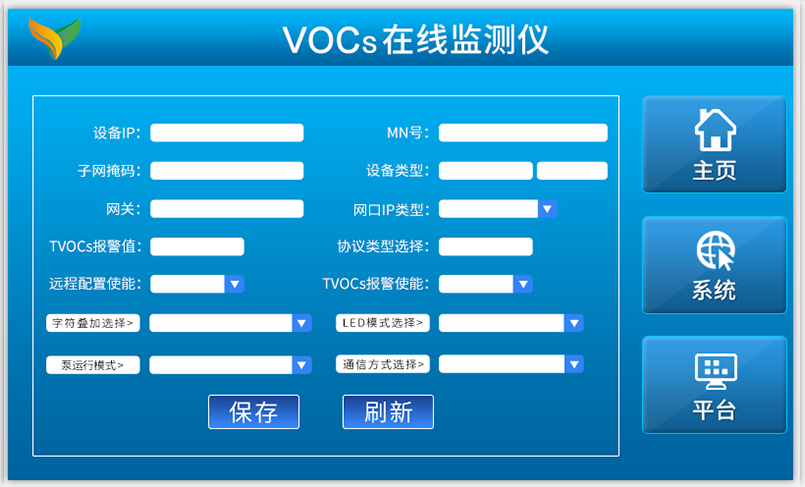

點擊主頁界面的按鍵選項區中的“系統”功能圖標,即可進入產品的系統功能界面(如圖3所示)。系統界面主要是展示了本設備的設備IP、MN號、VOCs報警值,VOCs報警使能等。如需離開系統信息界面,直接點擊“主頁”功能圖標即可。

MN號:VOCs在線監測儀的MN號是機器唯一識別碼,最大支持32位大小寫字母及數字組合,可自由設置。


3 系統信息界面示意圖

3.智能運維終端平臺

智能運維終端平臺是基于web服務的智慧系統,平臺支持實時查看設備運行在線狀態,油煙濃度、顆粒物濃度(如圖4所示)以及設備在線升級(如圖5所示)等眾多功能。



3.1 產品功能

1)權限管理

支持自主劃分賬號權限,可以設定那些設備該賬號擁有查看刪除的權力

2)數據查看

支持按分鐘、小時、月實時查看設備傳遞數據

3)超標報警

當設備出現數值過高或超過某些閾值后,會(huì )發送給用戶短信報警

4)在線地圖

設備會(huì )以點狀的形式在地圖上展現出來

5)歷史數據

支持按分鐘、小時、日、月、年查看設備的歷史數據

6)報警日志

支持查看設備出現的報警日志時間,和超標濃度等指標

7)綜合日報

每日將設備運行狀態、超標設備、整理成報表的形式

8)在線升級

支持將設備遠程在線進行升級系統

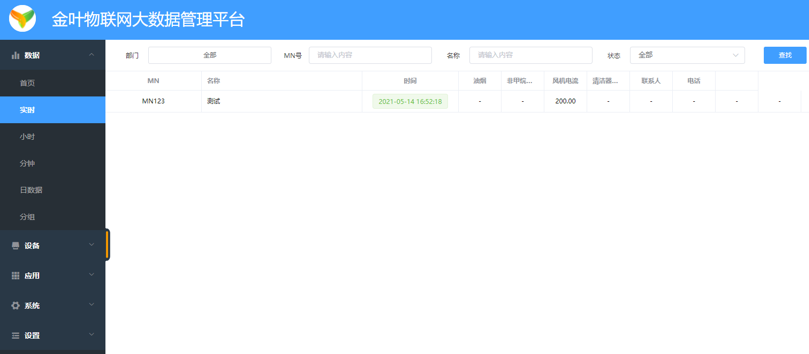

4智能運維終端平臺首頁

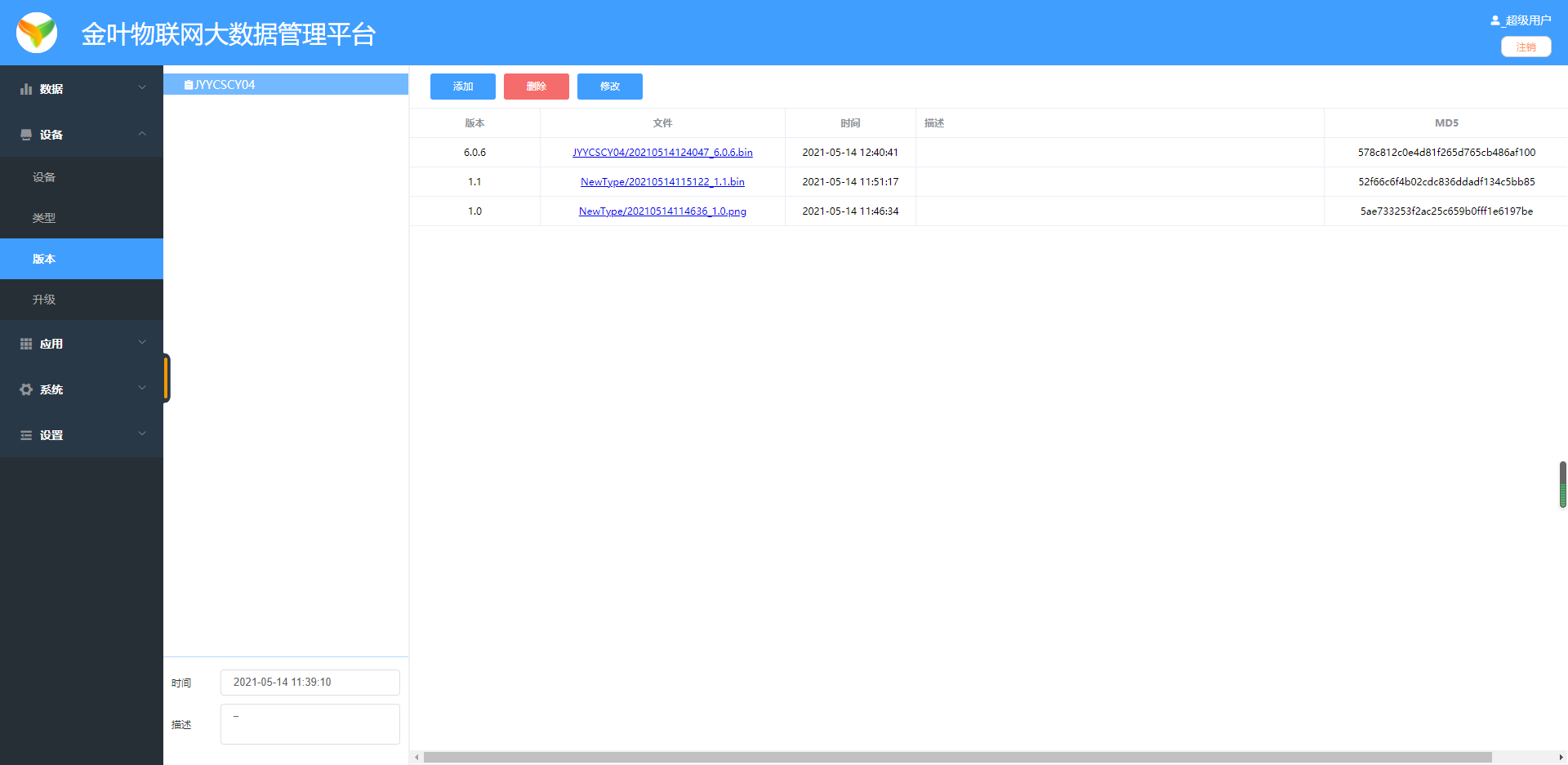

5設備在線升級頁面
